La columna vertebral de la infraestructura moderna: un análisis profundo de los sistemas de bandejas de cables
En el mundo interconectado actual, la gestión eficiente del cableado es crucial para los sistemas de energía y datos en todas las industrias. Las bandejas portacables modernas ofrecen soluciones versátiles, seguras y rentables que superan constantemente a los conductos tradicionales tanto en rendimiento como en valor a largo plazo. A medida que las demandas de infraestructura se vuelven cada vez más complejas, comprender la gama completa de opciones de bandejas portacables se vuelve esencial para ingenieros, administradores de instalaciones y planificadores de proyectos que buscan soluciones optimizadas.
Aquí, exploramos los tipos clave y los beneficios integrales desistemas de bandejas de cables, destacando cómo estas soluciones de ingeniería abordan los desafíos contemporáneos enesogestión ble.
Tipos de bandejas para cables

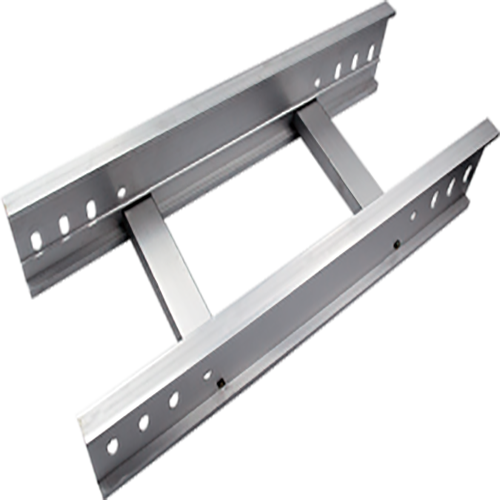

1.Bandejas tipo escalera
Caracterizados por rieles laterales paralelos conectados por peldaños a intervalos regulares, estos sistemas ofrecen una excepcional relación resistencia-peso. Su diseño abierto maximiza el flujo de aire alrededor de los cables, reduciendo la acumulación térmica en instalaciones de alta densidad. Esto los hace especialmente adecuados para aplicaciones de gran envergadura en centros de datos e instalaciones industriales donde la integridad estructural y la gestión térmica son fundamentales.

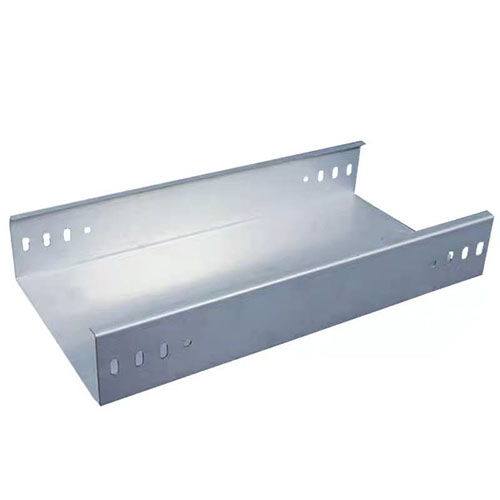

2.Bandejas de fondo sólido
Con una superficie metálica continua sin aberturas de ventilación, estas bandejas ofrecen protección física completa contra el polvo, la humedad y la caída de residuos. Su diseño hermético las hace ideales para entornos que requieren control de la contaminación, como plantas de procesamiento de alimentos, instalaciones farmacéuticas e instalaciones al aire libre donde la resistencia a la intemperie es crucial.

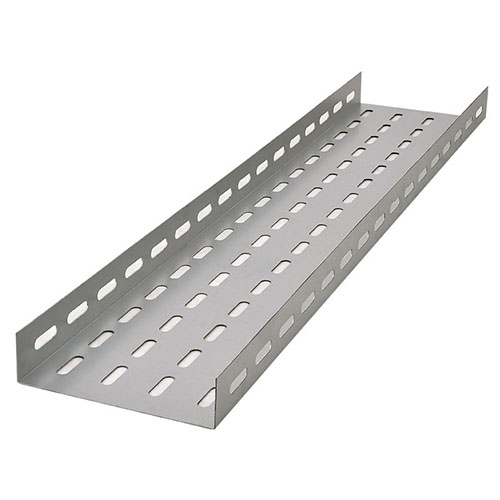

3.Bandejas tipo canaleta (perforadas)
Combinando las ventajas de los diseños de escalera y sólidos, estas bandejas cuentan con un fondo perforado con laterales elevados. Esta configuración ofrece protección y ventilación equilibradas, a la vez que proporciona un mejor soporte para cables de menor diámetro que las bandejas de escalera. Su versatilidad las hace populares en edificios comerciales, hospitales e instituciones educativas, tanto para aplicaciones de energía como de telecomunicaciones.

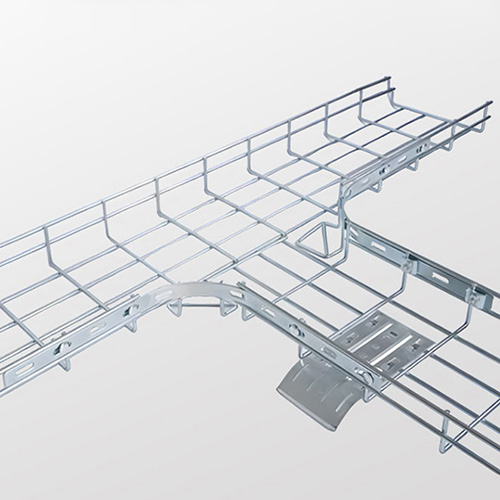

4.Bandejas de malla de alambre
Fabricados con alambres de acero soldados en un patrón de rejilla, estos sistemas ligeros ofrecen máxima flexibilidad y ventilación. Su diseño abierto facilita el acceso a los cables desde cualquier dirección y facilita una excelente disipación del calor. Estas características los hacen especialmente valiosos en centros de datos, edificios de oficinas y entornos donde la configuración del cableado cambia con frecuencia.5.Bandejas tipo canal
Estos sencillos canales en forma de U ofrecen un soporte económico para cargas ligeras de cables en distancias cortas. Usados frecuentemente como sistemas auxiliares, son perfectos para conexiones de circuitos derivados, cableado de control y gestión localizada de cables. Su diseño sencillo permite una rápida instalación y modificación cuando cambian las necesidades.
La selección de materiales mejora aún más el rendimiento: el acero galvanizado proporciona una protección robusta para la mayoría de los entornos, el aluminio ofrece una excelente resistencia a la corrosión con un peso reducido y el acero inoxidable proporciona un rendimiento superior en aplicaciones altamente corrosivas o higiénicamente sensibles.
Ventajas clave
1. Ahorro de costes y tiempo: La instalación resulta significativamente más rápida que los sistemas de conductos tradicionales, lo que reduce los costos de mano de obra hasta en un 40 % en muchas aplicaciones. Su modularidad facilita las modificaciones y ampliaciones sin necesidad de realizar grandes reparaciones del sistema, lo que genera ahorros sustanciales a largo plazo.
2. Rendimiento térmico mejorado: Los diseños abiertos disipan activamente el calor, evitando el sobrecalentamiento del cable, que puede degradar el aislamiento y reducir su vida útil. Una mejor refrigeración puede aumentar la capacidad de corriente del cable entre un 10 % y un 15 % en comparación con los sistemas cerrados, lo que permite una distribución de energía más eficiente.
3. Fácil mantenimiento y seguridad: La visibilidad completa de los cables simplifica la identificación, la inspección y la resolución de problemas. El cableado organizado reduce los riesgos laborales y contribuye al cumplimiento de las normas de seguridad. La accesibilidad reduce significativamente el tiempo de inactividad durante las operaciones de mantenimiento.
4. Flexibilidad y escalabilidad: Los sistemas se adaptan fácilmente a cambios de diseño y futuras ampliaciones. Esta escalabilidad responde a las cambiantes necesidades de infraestructura sin necesidad de reemplazar el sistema completo, lo que convierte a las bandejas de cables en una inversión sostenible a largo plazo.
5. Rendimiento optimizado del cable: Un soporte adecuado del cable evita que se doble excesivamente, manteniendo la integridad de la señal en los cables de datos y reduciendo la tensión mecánica en los cables de alimentación. La capacidad de segregación permite una separación adecuada entre los diferentes tipos de cable, minimizando las interferencias.
Conclusión
Las bandejas portacables han evolucionado desde simples estructuras de soporte hasta soluciones de infraestructura inteligentes que contribuyen activamente a la fiabilidad, eficiencia y adaptabilidad del sistema. Sus diseños de ingeniería abordan la gestión térmica, la accesibilidad y la adaptación al futuro de una forma que los métodos tradicionales no pueden igualar.
Al seleccionar el tipo y el material de bandeja adecuados para aplicaciones específicas, las industrias pueden construir instalaciones más seguras y sostenibles, preparadas para satisfacer las demandas de infraestructura del futuro, optimizando al mismo tiempo la eficiencia operativa actual. A medida que la densidad de cableado continúa aumentando en todos los sectores, los sistemas de bandejas portacables se convierten en componentes esenciales para crear una infraestructura resiliente, manejable y escalable para la era conectada.
